Alicate HT 568R - Ficha Técnica
O Alicate HT568R é uma ferramenta para crimpar conectores RJ11 6P4C, RJ12 6P6C e RJ45 8P8C facilitando a elaboração de cabos e conexões de telefonia e rede em instalações domésticas ou comerciais.
É uma peça robusta fabricada com chapa de aço carbono A3, lâminas de aço inoxidável, punhos ergonômicos com revestimento plástico especial e catraca de pressão para assegurar o perfeito contato do fio com os terminais do conector.
Possui 2 cavas, uma para conectores de 6 pinos RJ11 e 4 contatos (6P4C); e RJ12 para conectores de 6 pinos e 6 contatos (6P6C); e outra para conectores de 8 pinos RJ45 e 8 contatos (8P8C).
| Modelos Disponíveis | |||||
| Modelo | Tipo de Conector | ||||
| HT568R | 190x65x20 | RJ11 / RJ12 / RJ45 | Vermelho | 288gr | |
| Dados Técnicos | Valor |
| Aplicação | Instalações de Telefonia e Rede |
| Funções | Cortar e desencapar cabos e crimpar conectores RJ |
| Composição | Plástico, Aço Carbono A3 e Aço Inoxidável |
| Validade | Produto não Perecível. |
| Garantia | 1 ano após a emissão da nota ou documento fiscal para defeitos de fabricação. |
INSTRUÇÕES DE USO

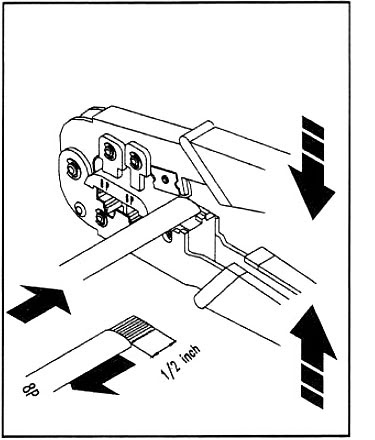

Insira o cabo para corte do Plug 8x8 até passar a segunda lâmina, aperte e puxe o alicate.
3
Insira o Cabo no Plug 6x6 RJ12 ou 6x4 RJ11 ou Plug 8x8 RJ45 e siga a sequência de cores pré-determinada para esta aplicação. A capa plástica deve ser inserida para proteger o conector. Coloque o plug no alicate na primeira cavidade para o RJ45 ou na segunda para o RJ11/RJ12 e aperte ate verificar que os contatos penetraram nos cabinhos.
4
Retire o plug do alicate, confira se todos os contatos estão firmemente presos ao plug e ajuste a placa plástica protetora.
